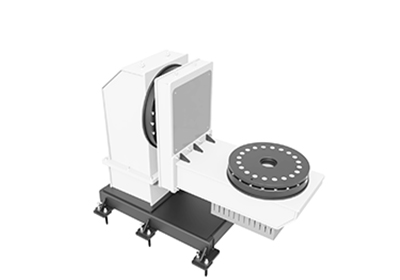

青岛今年会官网双轴L型变位机是一种适用的辅助变位装备，，，，，，，，它主要用于钢结构件焊接、机械零部件装配等事情场合。。 。。。。
L型焊接变位机通过事情台的回转、翻转使工件处于理想位置，，，，，，，，将焊缝更好的泛起，，，，，，，，并可与焊接操作机配套组成自动焊接专机，，，，，，，，普遍地应用于法兰、管件讨论等种种钢结构件的制造行业，，，，，，，，也可作为周边装备与机械人配套,以实现自动化焊接。。 。。。。
手艺参数：
| 型号 | CPL-10 | |
| 额定负载 | 1000kg | |
| 翻转变位直径 | 1500mm | |
| 水平回转直径 | 1200mm | |
| 第一轴回转角度 | ±180° | |
| 第二轴翻转角度 | ±360° | |
| 第一轴额定回转速 | 30°/S | |
| 第二轴额定翻转速 | 70°/S | |
| 重复定位精度 | ±0.1mm | |
| 换位轴心高度 | 1000mm | |
| 供电品级 | 三相200V,±10% 50HZ | |
| 绝缘品级 | H | |
产品特点：
1、具备较宽的焊接规模，，，，，，，，可以搭配差别规格的工件举行焊接以及切割事情 ；；；；；；
2、承载规模大，，，，，，，，可以提高运行速率，，，，，，，，具备优异的结构刚度。。 。。。。
3、对尺寸和形状各异的焊件，，，，，，，，有一定的适用性。。 。。。。
4、双轴L型变位机主体结构接纳板材焊接制作而成。。 。。。。事情盘外貌加工有装置定位工装的标准螺纹孔，，，，，，，，并举行防锈处置惩罚。。 。。。。
5、接纳黄铜作为导电机构，，，，，，，，可以起到优异的导电效果。。 。。。。
6、配备快速讨论毗连电器机构，，，，，，，，利便现场装置及管理，，，，，，，，质量精度可靠。。 。。。。
7、回程速率快，，，，，，，，阻止了爆发攻击和振动。。 。。。。
8、焊接变位机械有联动控制接口和响应的自� ；；；；；；すπЪ锌刂坪拖嗷バ餍卸�。。 。。。。
操作流程：
1、操作职员将工件凭证事情平台的中心点位置举行牢靠 ；；；；；；
2、凭证待焊工件长度将尾座沿导轨调解至合适位置后，，，，，，，，上紧毗连滑块与尾座的螺栓，，，，，，，，而将尾座牢靠 ；；；；；；
3、将待焊工件置于工位后，，，，，，，，向气缸内充气，，，，，，，，推动气缸活塞及推杆向左运动，，，，，，，，气缸推杆通过螺母发动套筒运动，，，，，，，，尾座顶针随套筒一起运动顶紧待焊工件 ；；；；；；
4、搭配焊接机械人使用时，，，，，，，，将电机的线缆毗连与焊接机械人的控制柜上，，，，，，，，将变位机作为焊接机械人的外部轴 ；；；；；；
5、通过非同步协调运动完成焊接事情，，，，，，，，在焊接机械人焊接一面后，，，，，，，，焊接变位机再举行翻转，，，，，，，，完成其他焊缝的焊接事情 ；；；；；；
6、卸载时，，，，，，，，气缸放气，，，，，，，，气缸推杆发动套筒向右运动，，，，，，，，释下班件。。 。。。。
